減速機KF157 KF157AD傘齒輪減速機樣本

減速機型號：KF157 KF157AD KHZ157 KVZ157 KAZ157 KH157 KV157 KHF157 K157TB
電機 功率：11KW-200KW
輸入轉速：500-2800RPM
單機 扭矩：1000-18000N/M
單機 速比：12.65-150.41比
輸出轉速：0.6-111rpm/min
傘齒輪傳動，傳動效率95%
交期：1-10天

訂購熱線：13528634927

產品詳情

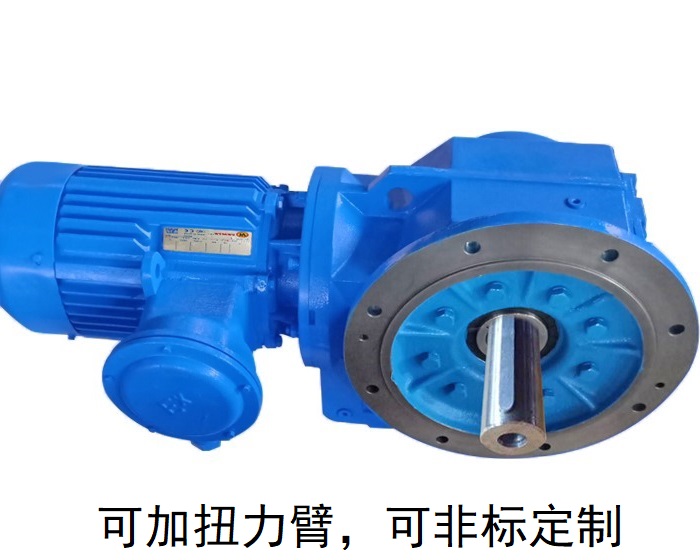

KF157是B5法蘭安裝斜齒-傘齒減速機
KF157AD是AD軸輸入的底腳安裝斜齒輪傘齒輪減速機
KF157，KF157AD傘齒輪減速機的傳動原理是通過將輸入軸與輸出軸之間的速度比例改變，實現轉速降低、扭矩增大的目的。它的主要部件包括輸入軸、傘齒輪、斜齒輪、齒輪軸、輸出軸等。當輸入軸旋轉時，傘齒輪會帶動斜齒輪旋轉，齒輪軸又被斜齒輪所帶動旋轉。由于齒輪軸上有多個齒輪，它們同時轉動，可以有效減少負荷的沖擊，使減速機的運行更加平穩可靠。然后，輸出軸就會得到比輸入軸低的速度和更大的扭矩，以便進行相應的驅動工作。因此，傘齒輪減速機被廣泛應用于工業機械和自動化設備等領域。

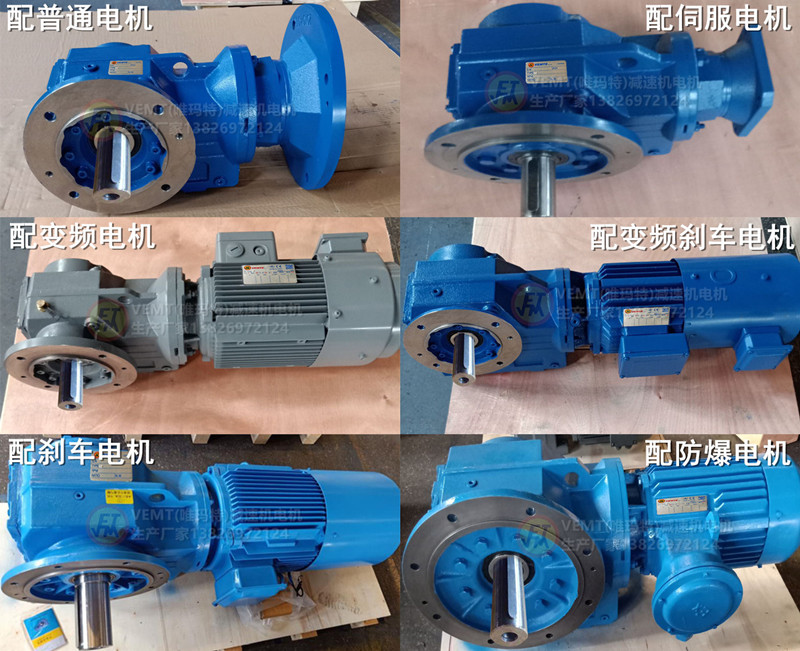

下面是KF157，KF157AD減速機與三相異步電機組合之后的型號，不同的廠家型號表示方法有差異，具體型號可咨詢客服了解。

GKF157-Y11-4P	GKF157AD132M4	GKF157-Y18.5-4P
GKF157-Y15-4P	GKF157AD160M4	GKF157-Y22-4P
GKF157AD180M4	GKF157-Y45-4P	GKF157-Y30-4P
GKF157AD200M4	GKF157-Y55-4P	GKF157AD250M4
GKF157AD280M4	GKF157AD225S4	GKF157AD280S4
GKF157-Y37-4P	GKF157AD225M4	GKF157-Y110-4P
GKF157AD315S4	GKF157-Y75-4P	GKF157-Y132-4P
GKF157AD315M4	GKF157-Y90-4P	GKF157AD315L4

KF157單機減速電機能做到的減速比如下：
150.41比，122.39比，100.22比，91.65比，79.75比，70.38比，61.02比，54.29比，46.79比，38.02比，31.3比，27.62比，23.95比，21.31比，18.37比，14.92比，12.65比
當采用上述的減速比與1450轉的三相異步電機進行組合的時候，此時能做到下面的輸出轉速：
9.3轉/分鐘，11轉/分鐘，14轉/分鐘，15轉/分鐘，18轉/分鐘，20轉/分鐘，23轉/分鐘，26轉/分鐘，30轉/分鐘，37轉/分鐘，45轉/分鐘，51轉/分鐘，58轉/分鐘，66轉/分鐘，76轉/分鐘，94轉/分鐘，111轉/分鐘
如果上述的參數要求不能滿足您的設備的實際使用需求的話，您可以咨詢選型技術人員13650054285給您選型

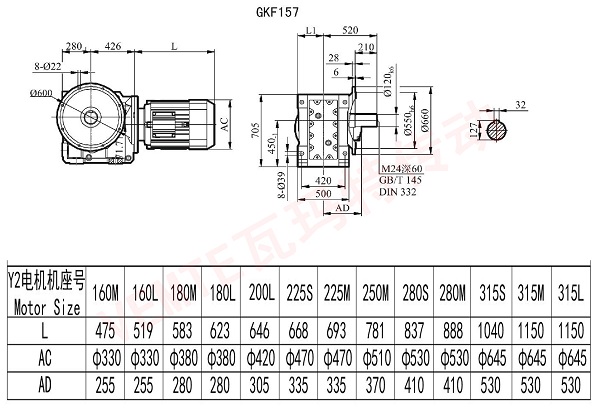

下圖是KF157直角軸減速電機通用的安裝尺寸圖紙，若您需要非標圖紙或者是三維模型的話，請咨詢客服
KF157減速機圖紙

長時間運行的齒輪減速電機，需要進行潤滑油的剛換，那么如何更換減速機潤滑油？
關閉減速機電源，并等待減速機冷卻至室溫。
找到減速機潤滑油箱的位置，使用適當?shù)墓ぞ叽蜷_潤滑油箱蓋。
準備好油桶、漏斗、干凈的抹布或紙巾等工具和材料。
將油桶放置在減速機下方，將漏斗放置在油桶上，并將漏斗的另一端插入潤滑油箱中。
使用工具拆下舊的潤滑油過濾器，并用新的過濾器替換。
使用干凈的抹布或紙巾清潔潤滑油箱內的雜質和污垢。
使用漏斗將新潤滑油倒入潤滑油箱內，注意不要超過潤滑油標記線。
將潤滑油箱蓋緊密地安裝回去，并用工具擰緊。
打開減速機電源，讓減速機運轉幾分鐘，以便潤滑油能夠流動到各個部位。
關閉伺服減速機電源，再次檢查潤滑油的油位是否符合標準。
清理現場，處理廢棄的潤滑油和舊的過濾器等廢棄物。
注意：在操作過程中，應該戴上合適的手套和護目鏡，以免油液濺到身體和眼睛。如果不熟悉操作，最好請專業人士進行操作。

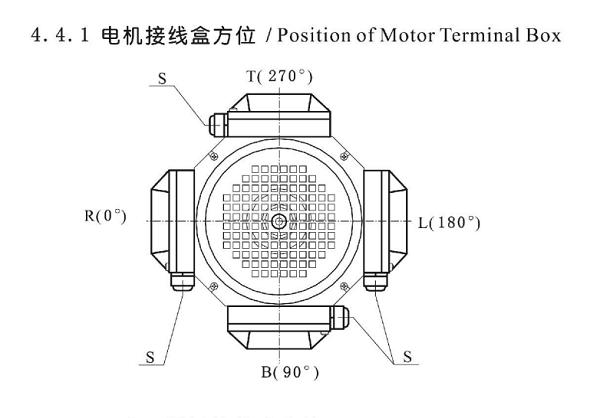

電機接線盒位置

（電機接線盒安裝方位圖示）
更多的直角減速器K系列型號請點擊→傘齒輪減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
