減速機F97 F97AD F97AM F系列減速器圖紙

減速機型號：F97 FA97 FV97 FAF97 FVF97 FAZ97 FVZ97 FF97 FH97 FHF97 FHZ97
電機 功率：1.1KW-30KW
輸入轉速：500-3000轉
單機 扭矩：200-4300N·M
單機 速比：3.87-276.77比
輸出轉速：5.1-362轉/分鐘
硬齒面斜齒輪傳動，傳動效率95%
交期：1-10天

訂購熱線：13528634927

產品詳情

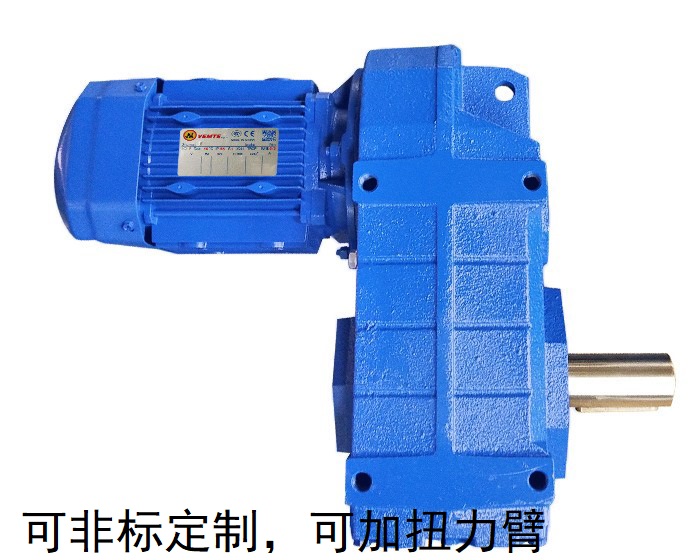

F97是底腳安裝平行軸-斜齒輪減速機
F97AM是AM(IEC)法蘭輸入安裝平行軸-斜齒輪減速機
F97AD是AD軸輸入安裝平行軸-斜齒輪減速機
F97，F(xiàn)97AD，F(xiàn)97AM系列減速機是一種常見的減速機，常用于各種工業機械中，以下是平行軸斜齒輪減速機的介紹：
結構緊湊：F97減速機的結構設計緊湊，不僅可以節省安裝空間，而且可以提高機器的整體性能。
傳動效率高：F97減速機采用斜齒輪傳動，具有傳動效率高、扭矩大、噪音小等特點。
可靠性高：F97減速機采用高強度的材料和精密的制造工藝，使得其性能更加穩定可靠，使用壽命更長。
適應性強：F97減速機的結構設計靈活，可以根據用戶的需求進行多種組合，適應性強，可用于各種工業機械。
維護簡單：F97減速機的維護非常簡單，只需要進行定期檢查和潤滑保養即可，大大降低了維護成本。
F97，F(xiàn)97AD，F(xiàn)97AM系列減速電機型號如下，不同廠家型號表示方式有差異，具體型號可咨詢客服了解

F97-Y1.1-4P	F97AM90S4	F97AD90S4
F97-Y1.5-4P	F97AM100M4	F97AD100M4
F97-Y2.2-4P	F97AM112M4	F97AD112M4
F97-Y3-4P	F97AM132S4	F97AD132S4
F97-Y4-4P	F97AM132M4	F97AD132M4
F97-Y5.5-4P	F97AM160M4	F97AD160M4
F97-Y7.5-4P	F97AM160L4	F97AD160L4
F97-Y11-4P	F97AM180M4	F97AD180M4
F97-Y15-4P	F97AM180L4	F97AD180L4
F97-Y18.5-4P	F97AM200L4	F97AD200L4
F97-Y22-4P	F97-Y30-4P	平行軸減速電機

F97減速器能做到的減速比有：
276比，253比，223比，189比，174比，156比，140比，127比，112比，102比，97比，89比，86比，80比，75比，72比，65比，58比，52比，44比，38比，32比，43比，36比，33比，30比，27比，24比，22比，20比，17比，15比，12比，11比，9比，8比，7比，6比，5比，4比，3比減速機
采用三相異步電機配上上述的減速比，能做到的輸出轉速有：
5rpm/min，6rpm/min，7rpm/min，8rpm/min，9rpm/min，10rpm/min，11rpm/min，12rpm/min，14rpm/min，16rpm/min，17rpm/min，19rpm/min，21rpm/min，24rpm/min，27rpm/min，31rpm/min，36rpm/min，43rpm/min，32rpm/min，38rpm/min，41rpm/min，46rpm/min，51rpm/min，56rpm/min，63rpm/min，70rpm/min，81rpm/min，93rpm/min，110rpm/min，125rpm/min，170rpm/min，198rpm/min，227rpm/min，268rpm/min，306rpm/min，362rpm/min減速機
若上述的性能參數不滿足您的設備需求的話，您可以咨詢一下VEMTE選型技術人員給您選型

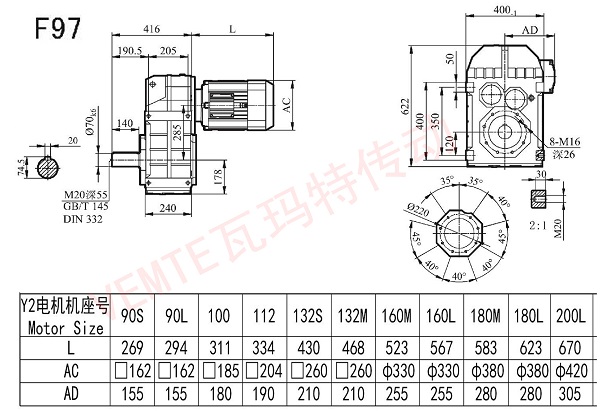

下面是F97減速齒輪箱的安裝尺寸圖紙，若您需要非標尺寸或三維模型，請咨詢客服
F97減速機圖紙

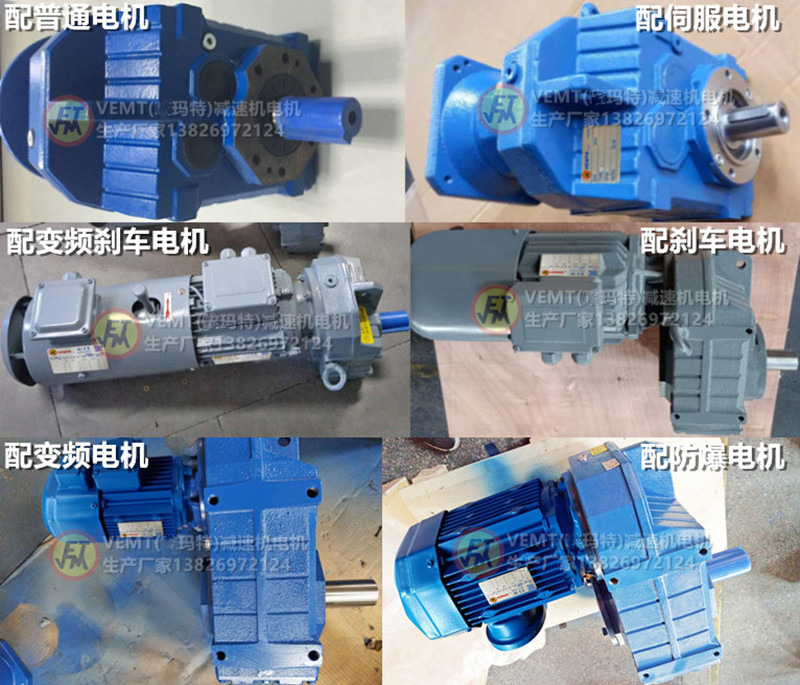

F97系列硬齒面減速機可以與直流電機、交流電機、步進電機、伺服電機、永磁同步電機、異步電機、永磁異步電機、永磁直線電機、永磁無刷電機等配合使用。
/BMG 制動器
/HF 手動釋放（鎖在制動釋放位置）
/HR 手動釋放（自動返回制動位置）
/RS 逆止器
/TF 熱敏電阻保護裝置（PTC熱敏電阻）
/TH 恒溫器保護裝置（雙金屬片開關）
/U 機身冷卻（無通風）
/V 強制冷風扇三相，50Hz
/VS 強制冷風扇單相，50Hz
/VR 強制冷風扇1×24V
/Z 高慣量飛輪風扇
/C 風扇保護罩
-SRD 輥道電機

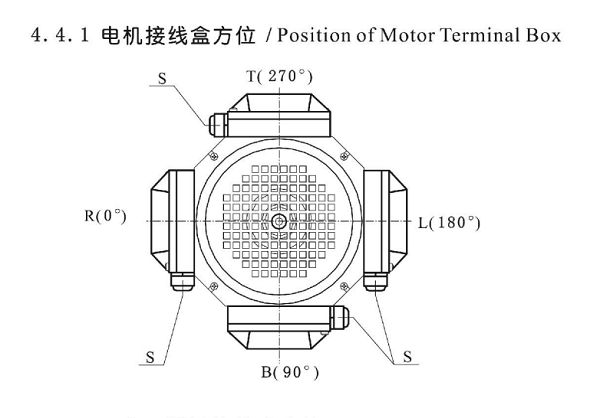

電機接線盒從電機風扇罩看（如圖），位置分別表示為0°，90°，180°或270°
電機接線盒位置

更多的平行軸斜齒輪減速機型號請點擊→F系列減速機
