SAF47 SHF47 SAF47AD SAF47AM中空軸蝸輪蝸桿減速機詳細信息/Detailed Information

prevnext

查看全部大圖

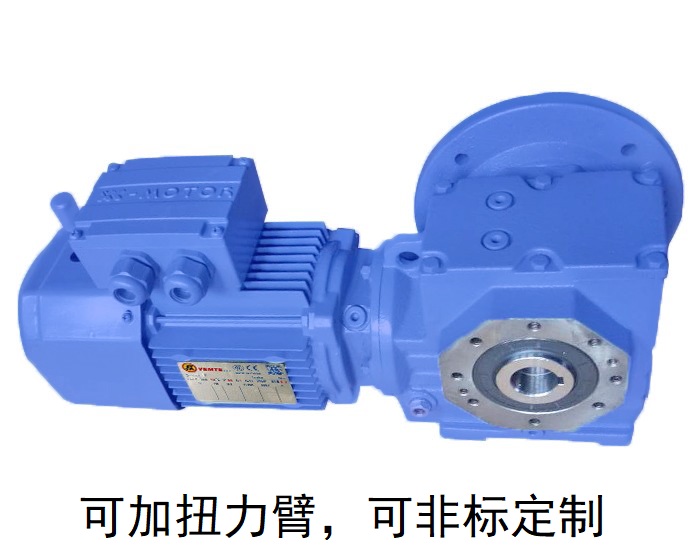

SAF47 SHF47 SAF47AD SAF47AM中空軸蝸輪蝸桿減速機

減速機型號：S47 SA47 SAF47 SF47 SAZ47 SH47 SHF47 SHZ47
電機功率：0.12KW-1.5KW
輸入轉速：500-3000轉
單機扭矩：20-170N·M
單機速比：7.28-201比
輸出轉速：7-192轉/分鐘
斜齒輪蝸輪蝸桿傳動，傳動效率85%
交期：1-10天

訂購熱線：13528634927

產品詳情

SHF47是B5法蘭空心軸鎖緊盤安裝斜齒輪-蝸輪蝸桿減速機
SAF47是B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAF47AM是AM法蘭輸入B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAF47AD是AD軸輸入B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAF47,SHF47，SAF47AD，SAF47AM系列減速機在傳動過程中，蝸桿為主動軸，蝸輪為從動軸。由于蝸桿形狀為螺旋線形，因此在旋轉時會推動蝸輪進行回轉。同時，蝸桿和蝸輪之間的嚙合點數較少，所以蝸輪蝸桿減速機的傳動效率相對較低，在傳動效率要求不高的場合得到廣泛應用。
因其具有以下特點：
高傳動效率：采用優化設計的齒輪副和精密制造工藝，傳動效率高達98%以上。
大扭矩傳遞能力：S系列減速機采用強力齒形結構設計，扭矩傳遞能力強，適應性廣。
低噪音運行：采用先進的減振技術和噪聲控制技術，運行時噪音低，穩定性好。
此外，自鎖蝸輪蝸桿減速電機還具有結構緊湊、噪音低、使用壽命長等特點，因此被廣泛應用于各種工業設備中，如輸送機、卷繞機、提升機、冶金設備等。
SAF47，SHF47，SAF47AD，SAF47AM系列減速電機型號如下，不同廠家型號表示方式有差異，具體型號可咨詢客服了解

SAF47-YVP0.12-4P	SHF47-YEJ0.12-4P	SAF47AM63M4
SAF47-YVP0.18-4P	SHF47-YEJ0.18-4P	SAF47AM71M4
SAF47-YVP0.25-4P	SHF47-YEJ0.25-4P	SAF47AM80M4
SAF47-YVP0.37-4P	SHF47-YVF0.37-4P	SAF47AM90M4
SAF47-YB0.55-4P	SHF47-YVF0.55-4P	SAF47AM90L4
SAF47-YB0.75-4P	SHF47-YVF0.75-4P	SAF47AD63M4
SAF47-YB1.1-4P	SHF47-YVF1.1-4P	SAF47AD71M4
SAF47-Y1.5-4P	SHF47-Y1.5-4P	SAF47AD80M4
SAF47AD90L4	自鎖減速電機	SAF47AD90M4

SAF47系列減速器能做到的減速比有：
201：1，184.8：1，158.12：1，137.05：1，128.10：1，110.73：1，94.08：1，84.00：1，71.75：1，69.39：1，67.20：1，63.80：1，56.61：1，54.59：1，47.32：1，44.22：1，38.23：1，32.48：1，29.00：1，24.77：1，23.20：1，20.33：1，19.54：1，17.62：1，16.47：1，14.24：1，12.10：1，10.80：1，9.23：1，8.64：1，7.28：1,6.83：1減速機

在上述的減速比下配個四極三相異步電機，能做到的輸出扭矩是：

170牛·米,168牛·米,167牛·米,155牛·米,165牛·米,152牛·米,110牛·米,144牛·米,109牛·米,103牛·米,78牛·米
如果上述的參數不滿足您的設備的實際使用需求的話，您可以咨詢VEMT選型技術人員給您選型

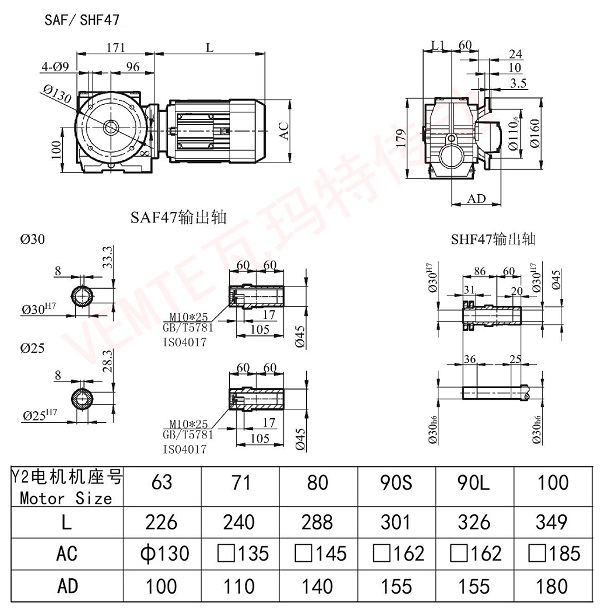

下面是SAF47減速機以及SHF47減速機通用的安裝尺寸圖紙，若您需要非標圖紙或者是三維圖，可咨詢客服
SAF47 SHF47減速機圖紙

蝸輪蝸桿S系列減速器配伺服電機的時候需要注意什么？
在蝸輪蝸桿減速機配伺服電機時需要注意以下幾點：
選擇適合的伺服電機：需要根據負載特性、工作要求和減速比等因素，選取輸出轉矩和轉速匹配的伺服電機。
確定合適的驅動方式：根據具體需求選取合適的伺服電機驅動方式，如位置控制模式、速度控制模式或扭矩控制模式等。
配合精度：在蝸輪蝸桿減速機和伺服電機之間的聯軸器選擇和安裝時，需要考慮其精度和剛性，保證傳輸扭矩的同時不會產生偏差。
安裝調試：在安裝過程中，需要確保伺服電機減速機之間的聯接處正確無誤，并進行必要的調試和測試，以確保系統穩定可靠。
潤滑油選擇：在使用過程中，需要根據減速機型號和工作條件選用合適的潤滑油，保證伺服電機和減速機內部部件的潤滑和降低磨損。
安全防護：對于高速運轉的伺服電機和減速機，需要加裝安全防護設施，保障工作人員的安全。
綜上所述，在蝸輪蝸桿減速機配伺服電機時，需要注意以上因素，以確保整個系統的運行穩定和可靠性。

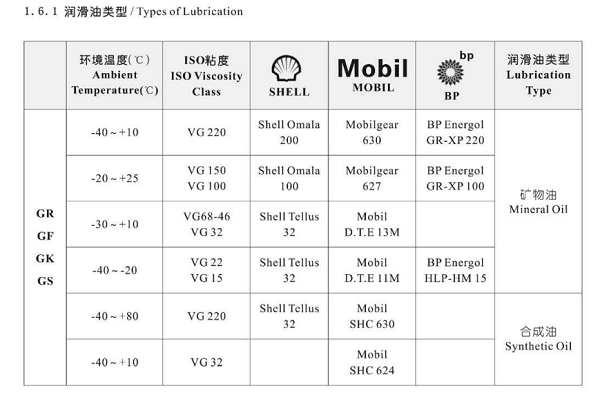

減速機潤滑油選擇

更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
