行星減速機與直流電機搭配應用與選型規范
在現代工業自動化領域中，行星減速機與直流電機的組合被廣泛應用于各種機械設備中，以實現精確的速度控制和較大的扭矩輸出。正確的搭配應用和選型規范對于確保系統的性能、可靠性和經濟性至關重要。本文將通過一個實際案例來詳細闡述行星減速機與直流電機的搭配應用與選型過程。
一、應用場景與需求分析
假設我們需要設計一個物料搬運機器人，該機器人需要在工廠車間內搬運重物，要求具有較高的精度和穩定性。根據機器人的工作要求，我們確定了以下技術參數：
負載重量：500kg
移動速度：0.5m/s
工作行程：10m
精度要求：±0.5mm
二、直流電機的選型
計算所需扭矩

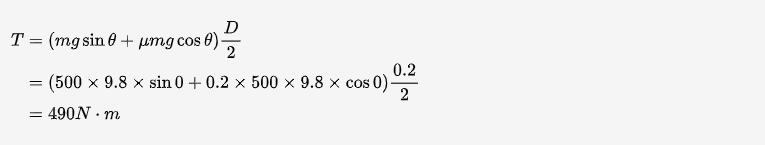

根據負載重量和工作行程，我們可以計算出機器人在移動過程中所需克服的摩擦力和重力。假設摩擦力系數為 0.2，重力加速度為 9.8m/s²，則所需扭矩 T 為：
其中，m 為負載重量，g 為重力加速度，θ為斜坡角度（此處為 0 度），μ為摩擦力系數，D 為車輪直徑（假設為 0.2m）。
選擇直流電機

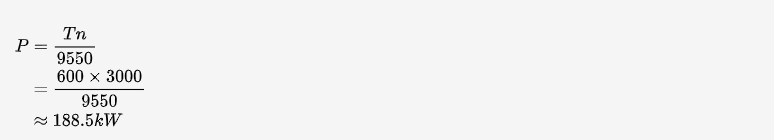

根據所需扭矩和轉速要求，我們選擇一款額定扭矩為 600N·m，額定轉速為 3000r/min 的直流電機。該電機的輸出功率 P 為：
三、行星減速機的選型
確定減速比

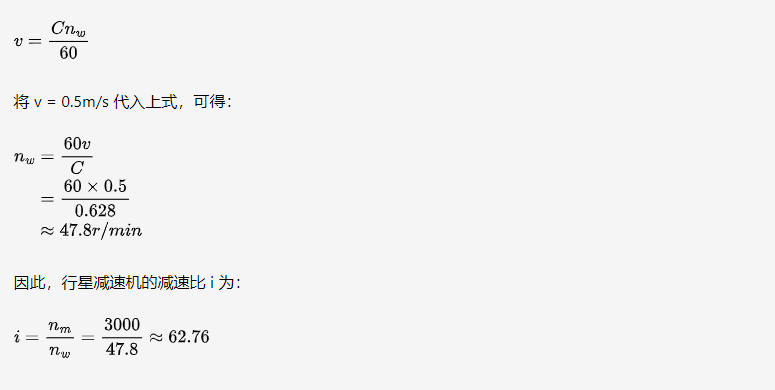

為了實現機器人的移動速度要求，我們需要根據直流電機的額定轉速和車輪的直徑來確定行星減速機的減速比。假設車輪的周長為 C = πD = 3.14×0.2 = 0.628m，則機器人的移動速度 v 與車輪轉速 n_w 之間的關系為：
選擇行星減速機
根據減速比和所需扭矩，我們選擇一款額定輸出扭矩為 800N·m，減速比為 60 的行星減速機。該減速機的輸入功率 P_in 為：
其中，η為減速機的效率，假設為 0.9。
四、系統性能驗證
在完成行星減速機與直流電機的選型后，我們需要對整個系統的性能進行驗證。通過實際運行測試，我們可以檢查機器人的移動速度、精度和穩定性是否滿足設計要求。如果發現問題，我們可以及時調整參數或更換部件，以確保系統的正常運行。
五、注意事項
在選型過程中，要充分考慮負載的特性、工作環境和運行條件等因素，以確保選型的合理性和可靠性。
要注意行星減速機和直流電機的匹配性，包括扭矩、轉速、功率等參數的匹配，以避免出現過載或欠載的情況。
在安裝和使用過程中，要嚴格按照產品說明書的要求進行操作，定期進行維護和保養，以延長設備的使用壽命。
通過以上實例敘述，我們可以看出，行星減速機與直流電機的搭配應用與選型需要綜合考慮多個因素，通過詳細的計算和分析來確定合適的型號和參數。只有這樣，才能確保系統的性能和可靠性，滿足實際應用的需求。
